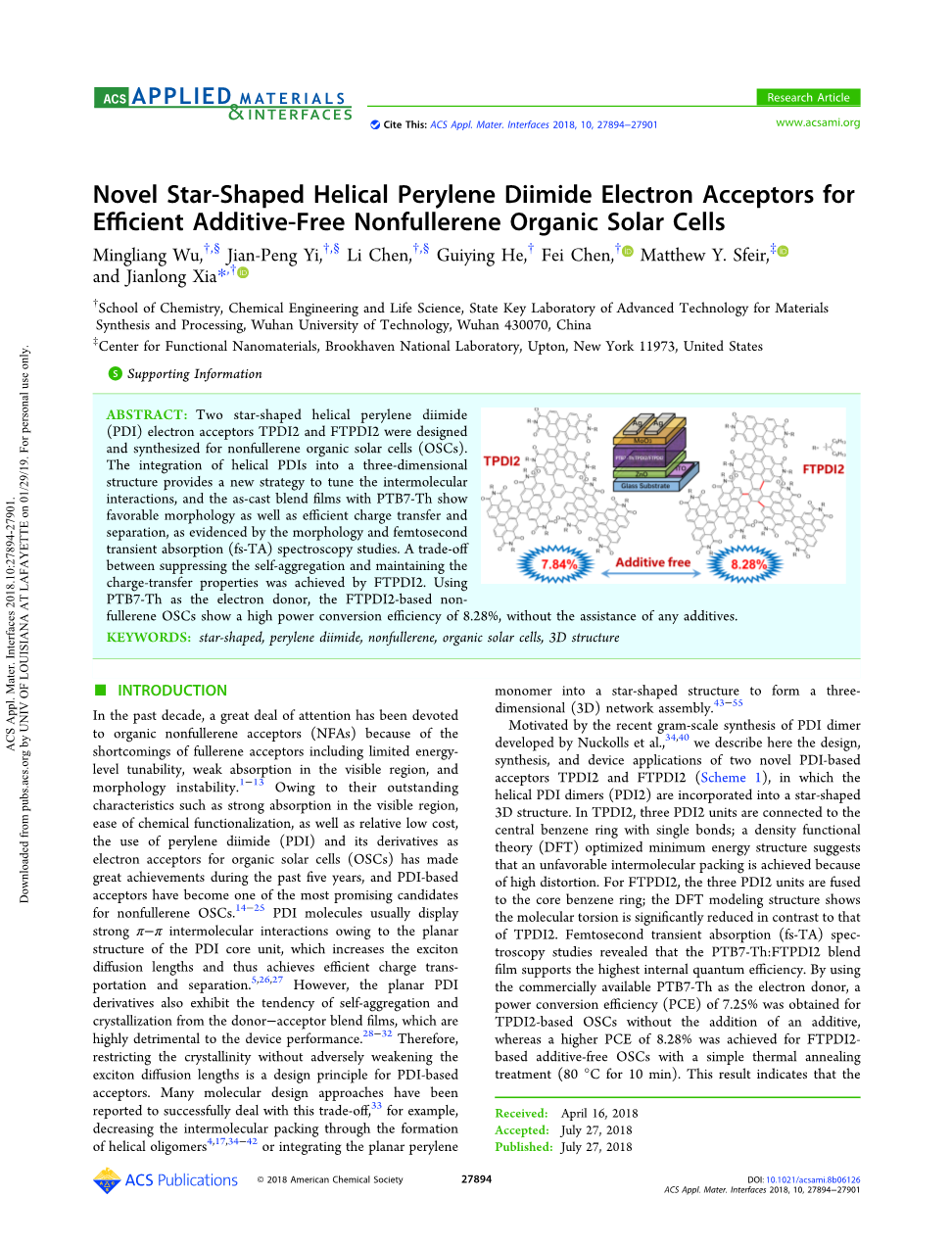

文献翻译

用于高效无添加剂非富勒烯有机太阳能电池的

新型星形螺旋苝二酰亚胺电子受体

关键词：星形，苝二酰亚胺，非富勒烯，有机太阳能电池，3D结构

摘要

为非富勒烯有机太阳能电池（OSC）设计并合成了两种星形螺旋苝二酰亚胺（PDI）电子受体TPDI2和FTPDI2，将螺旋PDI整合为三维结构提供了一种调节分子间相互作用的新策略，并且形态学和飞秒瞬态吸收（fs-TA）光谱学研究证明，具有PTB7-Th的铸态共混膜表现出良好的形貌以及有效的电荷转移和分离。通过FTPDI2，可以在抑制自聚集和保持电荷转移特性之间进行权衡。使用PTB7-Th作为电子供体，基于FTPDI2的非富勒烯OSC在没有任何添加剂帮助的情况下显示出8.28％的高功率转换效率。

介绍

在过去的十年中，由于富勒烯受体具有能级可调性差，可见光区吸收弱以及形态不稳定性等缺陷，使人们对有机非富勒烯受体（NFAs）的关注持续增加。二酰亚胺（PDI）及其衍生物作为有机太阳能电池（OSCs）的电子受体，由于其出色的特性（例如在可见光区域具有强吸收性，易于化学官能化以及相对较低的成本），因此得到了极大的应用。在过去五年中取得了巨大成就，基于PDI的受体已成为非富勒烯OSCs的最有希望的候选者之一。由于PDI核心单元的平面结构，PDI分子通常表现出很强的pi;-pi;分子间相互作用，从而增加了激子的扩散长度，从而实现了有效的电荷传输和分离。但是，平面PDI衍生物还表现出自供体-受体共混膜的自聚集，迁移和结晶的趋势，这对器件的性能非常不利。因此，在不削弱激子扩散长度的情况下，限制结晶度是基于PDI受体的设计原则。在此我们将平面苝单体整合为星形结构以形成三维（3D）网络来解决这一折衷问题。

在此我们描述了两种新颖的基于PDI的受体TPDI2和FTPDI2的设计，合成和设备应用（方案1），其中螺旋PDI二聚体（PDI2）被合并到星形3D结构中。在TPDI2中，三个PDI2单元通过单键连接到中心苯环。密度泛函理论（DFT）优化的最小能量结构表明，由于高畸变而导致不利的分子间堆积。对于FTPDI2，三个PDI2单元稠合到核心苯环上。 DFT建模结构表明，与TPDI2相比，分子扭转显着降低。飞秒瞬态吸收（fs-TA）光谱研究表明，PTB7-Th：FTPDI2共混膜支持最高的内部量子效率。通过使用市售的PTB7-Th作为电子供体，基于TPDI2的OSCs无需添加添加剂即可获得7.25％的功率转换效率（PCE），而基于FTPDI2的OSC可获得8.28％的更高PCE简单的热退火处理（80°C持续10分钟）的无添加剂OSC。此结果表明FTPDI2的熔融星形3D结构在抑制分子自聚集与保持电荷传输特性之间取得了折衷。结合Nuckolls和同事开发的克级合成的PDI衍生物，将非平面PDI单元集成到3D结构中提供了一种有前途的分子设计策略，以开发用于高效无添加剂OSC的新型基于PDI的电子受体。

方案1. TPDI2和FTPDI2的合成路径

结果和讨论

通过PDI二聚体（PDI2，图S1）的克级合成，TPDI2和FTPDI2的合成非常简单和可扩展。 TPDI2是通过溴-PDI2与市售的1,3,5-苯三硼酸三（频哪醇）酯之间的Suzuki偶联反应合成的，产率为74％（方案S1）。 TPDI2使用自制的可见光光化学流反应器，以I2为催化剂，进行了有效的光环化反应，40，然后通过柱色谱法获得FTPDI2（方案S2），然后从甲醇和环己烷中重结晶，产率为90％。值得指出的是，流动光化学允许这种类型的纳米带的合成可扩展性。 TPDI2和FTPDI2均通过1H NMR，13C NMR（支持信息）和MALDI-TOF质谱（支持信息）进行表征。热重分析（TGA，图S2a）和差示扫描量热法（DSC，图S2b）用于研究TPDI2和FTPDI2的热性能。 TGA数据显示，在氮气气氛下，温度超过370°C时，分解温度（失重5％），这表明TPDI2和FTPDI2均具有良好的热稳定性。在TPDI2的DSC曲线中，在加热过程中，在183°C处没有明显的熔融峰，而FTPDI2在207°C处显示了急剧的熔融峰。

图1. TPDI2 [（a）顶视图，（b）侧视图]和FTPDI2 [（c）顶视图，（d）侧视图]的DFT优化分子结构。

表1. PDI2，TPDI2和FTPDI2的光物理和电化学性质的摘要

图1显示了TPDI2和FTPDI2可能的能量最小构象的DFT计算分子结构。 PDI二聚体的螺旋结构在TPDI2和FTPDI2中具有很好的持久性，这由两个PDI单元之​​间的扭转角分别为25°，6.8°，25.2°和26°，6°，24.7°证明。 TPDI2和FTPDI2的内部PDI单元与中心苯环之间的二面角分别为51°，56°，46°和6.5°，36°，5.25°（图S5和S6）。这表明在将螺旋PDI二聚体并入3D结构后，与融合分子FTPDI2相比，TPDI2显示出更多的扭曲构象，因此可以显着抑制分子间的相互作用。

图2.（a）PTB7-Th（实心球），PDI2（实心正方形），TPDI2（实心圆）和FTPDI2（实心三角形）薄膜的吸收光谱。（b）PTB7-Th的能级图， PDI2，TPDI2和FTPDI2。 PTB7-Th的能级从文献中获得

通过使用紫外可见光谱法（图S3），DFT计算和循环伏安法（CV）（表1，图S4）访问了TPDI2和FTPDI2与PDI2相比的电子特性。图2a显示了薄膜状态下的PDI2，TPDI2，FTPDI2和聚合物供体PTB7-Th的UV-vis光谱（溶液中的UV-vis示于图S3）。 FTPDI2在350-450 nm范围内显示出较宽的吸收率，并且与PDI2和TPDI2相比，其吸收开始发生红移。根据随时间变化的DFT计算（表S1，图S7和S8），FTPDI2的特征吸收带集中在400 nm处，可能是由于中心苯环与三个外部PDI2单元之间的稠合共轭引起的。所有PDI2，TPDI2和FTPDI2在350-800 nm范围内均显示与PTB7-Th互补的吸收。 DFT计算得出的TPDI2和FTPDI2的最高占据分子轨道（HOMO）和最低未占据分子轨道（LUMO）显示在支持信息中（图S9）。 TPDI2的HOMO和LUMO位于两个不同的PDI2单元上，而FTPDI2的HOMO和LUMO由以中心苯环为中心的明显退化的轨道构型组成。支持信息中提供了PDI2，TPDI2和FTPDI2的CV模式（图S4）。表1列出了根据PDI2，TPDI2和FTPDI2的CV降低起始值计算出的LUMO含量。结合了UV-vis吸收和CV数据评估了HOMO含量和PDI2，TPDI2和FTPDI2的带隙。在表1中。PDI2，TPDI2和FTPDI2的能级与PTB7-Th（图2b）以及它们互补的UV-vis吸收光谱很好地对齐，表明PTB7-Th（图S1）是合适的电子供体，用于设计基于PDI的OSC器件。

为了比较TPDI2和FTPDI2与PDI2的光伏行为，我们使用PTB7-Th作为电子，制造了具有铟锡氧化物（ITO）/ ZnO / PTB7- Th：TPDI2或FTPDI2 / MoO3 / Ag倒置器件结构的太阳能电池供体和TPDI2或FTPDI2作为电子受体，而基于PDI2的OSC被制备为控制装置（图S1）。表S2-S4总结了铸态和热退火设备的性能，表S5-S8列出了最佳D / A比值和有/无DIO添加剂的结果。优化的D / A比为1：1（w / w），DIO添加剂的添加对本设备的性能没有积极影响。

图3.（a）在光照条件下基于PDI2（实心/正方形），TPDI2（实心圆）和FTPDI2（实心三角形）的太阳能电池的J-V曲线。（b）基于PDI2（实心正方形），TPDI2（实心圆）和FTPDI2（实心三角形）的设备的EQE光谱。

优化的OSC的特征电流密度-电压（J-V）曲线如图3a所示，相应的器件光伏参数汇总在表2中。铸态PTB7-Th：PDI2器件的PCE为4.67％ ，并且在80°C进行10分钟的热退火后，PCE增至5.57％。该设备的性能与以前报告的结果相当。对于基于TPDI2的铸件，获得了7.25％的更高的PCE，而简单的热退火处理（在80°C下退火10分钟）可以将PCE进一步提高到7.84％。不添加添加剂的基于FTPDI2的铸造设备的PCE达到7.65％。在80°C下进行10分钟的热退火后，PCE增至8.28％，V为0.79 V，J为16.87 mA / cm2，填充因子（FF）oc sc为61.8％（表2，S2-S4 ）。比较这三种基于PDI的OSC的设备性能，最高PCE为8.28％，这表明在FTPDI2的抑制自聚集和保留基于PDI的受体的电荷传输特性之间进行了权衡。结果表明，将螺旋PDI低聚物集成到3D架构中是开发用于高效无添加剂OSC的NFA的有前途的设计策略。

表2.基于PTB7-Th：PDI2，PTB7-Th：TPDI2和PTB7-Th：FTPDI2的OSC的光伏性能参数

不含添加剂的PTB7-Th / FTPDI2的短电流密度（Jsc）从12.50增加到15.98和16.87 mA / cm2，而高Jsc值（16.87 mA / cm2）与复杂设计的PTB7-Th / PC71BM相当太阳能电池（15-19 mA / cm）。 Jsc值的提高也通过外部量子效率（EQE）测量得到证实，如图3b所示。所有这三个器件均覆盖300至800 nm的宽EQE光谱范围，与供体和受体的吸收光谱相对应。与PDI2相比，基于TPDI2和FTPDI2的设备显示出更高的EQE。例如，〜550 nm处的EQE从51.7增加到63.3和72.5％。基于FTPDI2的OSC表现出76.5％（683 nm）的高EQE，无需任何溶剂添加剂。值得注意的是，基于FTPDI2的设备在420 nm附近显示出明显的EQE最大值，这与FTPDI2在350-450 nm范围内的紫外可见吸收特性非常吻合。从基于TPDI2和FTPDI2的设备的EQE模式计算得出的积分电流密度（图S10）分别为13.10和15.87 mA / cm2，这远远低于最佳器件Jsc 15.85和16.77 mA / cm。我们将此归因于设备的性能下降。

先前已经在基于PDI的OSC中观察到了准分子的形成[52,58]，引入扭曲构象有利于形成一个小于准分子扩散长度的区域，并且还可以防止准分子的形成。如图S11a-c所示，与稀溶液相比，膜中PDI2的光致发光（PL）显示出更宽的红移发射带，表明形成了PDI2准分子。薄膜中TPDI2和FTPDI2发射峰的红移显着减少，表明二聚体结构和3D构象的组合可以抑制准分子的形成。

为了探测激子离解的程度，已经进行了荧光猝灭测量。混合膜和纯膜的PL强度如图S11d-i所示。计算出的PL淬灭效率（总结在表S9中）为81.9％，98.0％和99.2％（来自PDI2的准分子以及TPDI2和FTPDI2的空穴转移淬灭）和97.6％，94.3和96.0％（PTB7-的电子转移淬灭） Th），表明基于TPDI2和FTPDI2的混合物具有高效激子解离作用。此外，对于基于TPDI2和FTPDI2的设备，均观察到相对较弱的双分子重组，这由Jsc对光密度研究的依赖来证明（图S12；请参阅支持信息中的讨论）。有效的激子离解和弱的双分子重组是OSCs高PCE的原因。

使用空间电荷限制电流（SCLC）方法确定最佳PTB7-Th：PDI2，PTB7-Th：TPDI2和PTB7-Th：FTPDI2混合膜的空穴和电子迁移率（mu;h，mu;e）（图S13）。用ITO /聚（3,4-乙撑二氧噻吩）：聚（苯乙烯磺酸盐）/混合膜/ MoO3 / Ag和ITO / ZnO /混合膜/ LiF / Al的结构制造了仅空穴和仅电子的器件， 分别。结果列于表3。对于退火的PTB7-Th：TPDI2共混膜，空穴迁移率和电子迁移率分别为1.2times;10-4和4.7times;10-4 cm2 V-1 s-1。对于退火的PTB7-Th：FTPDI2共混膜，获得的空穴迁移率更高，为3.0times;10-4 cm2 V-1 s-1。 PTB7-Th：FTPDI2膜的mu;e/mu;h比为1.6，远低于PTB7-Th：TPDI2共混膜（3.9）的mu;e/mu;h比，表明PTB7-Th：FTPDI2膜内的载流子传输更加平衡。

表3. PTB7-Th：TPDI2和PTB7-Th：FTPDI2混合膜的SCLC结果

通过原子力显微镜和透射电子显微镜（TEM）研究了共混膜的微观形貌。所有铸态共混薄膜均表现出良好的薄膜形态（图S14和S15）。铸态的PTB7-Th：PDI2，PTB7-Th：TPDI2和PTB7-Th：FTPDI2共混膜的均方根（RMS）粗糙度值分别为0.628、0.604和0.493 nm。 PTBT-Th：FTPDI2共混物的粗糙度较小，并且能量最小构象的扭曲结构较少（图S5和S6），进一步表明FTPDI2的结构扭曲平衡更好。此外，从PTB7-Th：FTPDI2共混膜获得了供体与受体之间的最佳混溶性。形态在80°C的热退火10分钟后显示出轻微的RMS粗糙度变化。 TEM研究进一步证实了良好的膜形态（图S15）。纯膜（PDI2，TPDI2和FTPDI2）和混合膜（PTB7-Th：PDI2，PTB7-Th：TPDI2和PTB7-Th：TPDI2）的X射线衍射谱图（图S16）表明，膜是无定形的。所有
