移动和无线技术血压计和脉搏计用于患者设置起搏器并与其他心血管疾病并发

王成晟王-伟王荣荣李建伟刘伟

电子工程系

东方工业大学，

台湾台湾ff020@mail.oit.edu.tw

摘要 - 持续监测脉搏对于设置起搏器的患者非常重要。保持观察血压也是高血压，冠心病或其他心血管疾病患者关注的问题。心律失常和高血压或其他心血管疾病有许多并发症。不仅可以消除心律失常，还可以整体治疗患者。因此，如何保持监测血压和脉搏上升到一个非常重要的问题。本研究编辑了手持式手持式血压计和脉搏计，实现了无线，持续，实时的观察。除了监测起搏器功能和观察高血压，冠心病，心脏或其他心血管疾病的变化外，还要及早了解患者的心脏起搏器并发症的发生。

关键词：起搏器;高血压;冠状动脉心脏疾病;心血管疾病;血压计和脉搏计

I.INTRODUCTION

为了不影响用户使用手机的习惯，避免起搏器的电磁波效应。我们设计了使用蓝牙功率等级II [1,2,3,4]的手持式血压计和脉搏计作为短距离传输的装置。与蜂窝电话相结合，我们可以立即对患有心脏起搏器和其他心血管疾病复杂化的患者进行长距离观察和治疗。

本研究以台湾地区为基础进行无线远距离系统实验。我们认为3G无处不在，所以我们选择GPRS作为传输媒介。对于血压和脉搏数值，GPRS的传输速度就足够了。

AI.SYSTEM ARCHITECTURE

本研究旨在设计手腕血压计和脉搏计。我们设计了一种非侵入式血压计[5]，提醒用户每小时测量一次血压。脉冲计是一种基于压力传感器的电子设备，可以连续观察脉冲。为了避免电磁波对起搏器的影响。这项研究正在使用

将蓝牙功率II级设备作为血压计的短距离无线数据传输设备，传输到客户端手机，然后使用GPRS（通用分组无线业务）[6,7]进行长距离数据传输。这可以将血压和脉搏率传输给远程医疗服务器，然后提供给专业医生参考数据。

由于GPRS的连接方式是一个分组交换机[6,7]，它不连接远程医疗服务器。因此，本研究设计使用GSM（全球移动通信系统）电路连接（语音连接）[6,7,8]的远程医疗服务器通知手腕式血压计和脉搏计并驱动血压计立即测量血压。然后，血压计将通过GPRS将血压的结果发送到远程医疗服务器[6,7,9]。图1详细介绍了系统架构的框图。

BI.HARDWARE ARCHITECTURE

本研究的硬件系统分为两部分，一部分是手腕血压计和脉搏计，另一部分是客户端手机。 以下是他们的细节。

手腕血压计和脉搏计

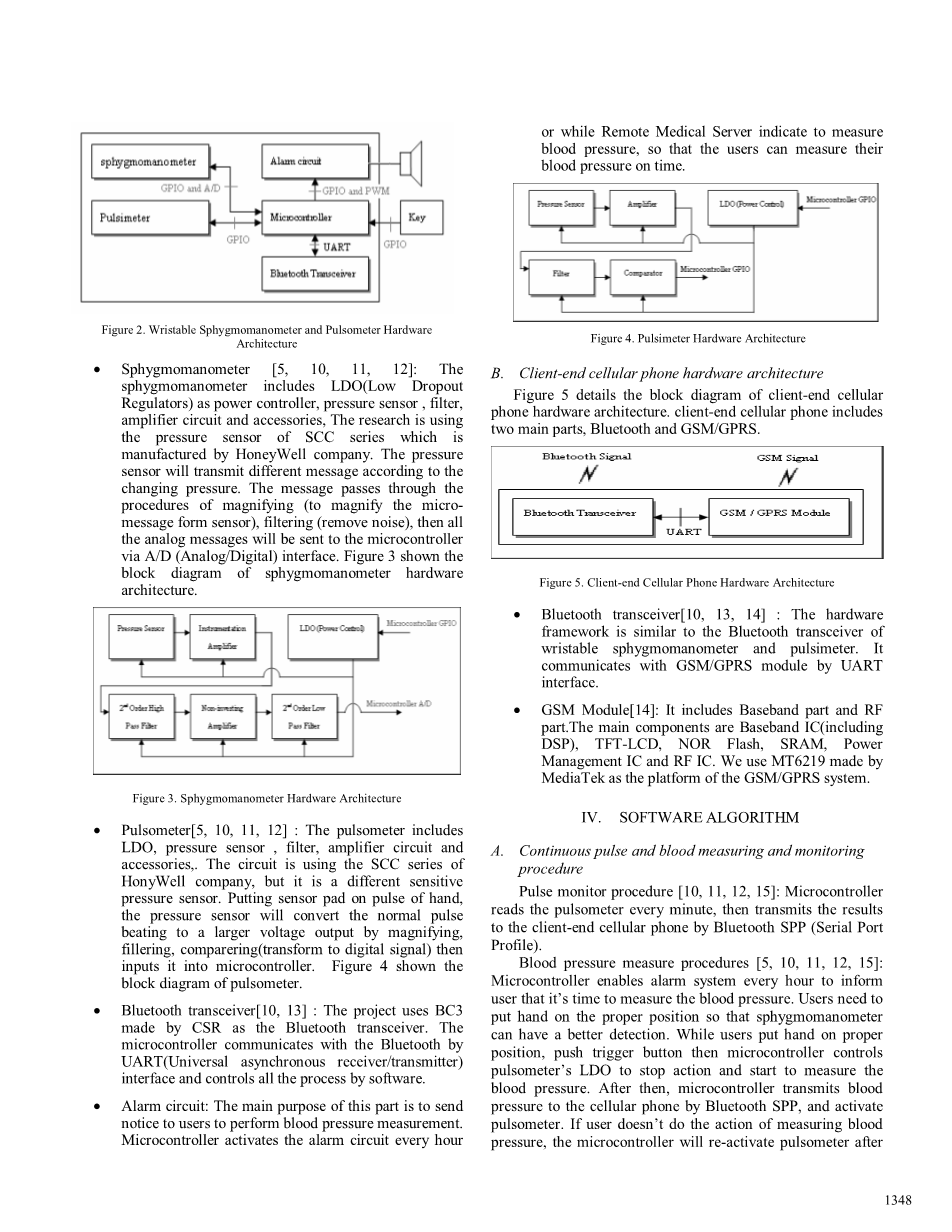

图2详细介绍了手腕式血压计和脉搏计硬件架构的框图。 手持式血压计和脉搏计的控制器单元是微控制器[10]，其控制和读取外围单元。 以下是每个单位的说明。

bull;血压计[5，10，11，12]：血压计包括LDO（低压差调节器）作为功率控制器，压力传感器，滤波器，放大器电路和附件，研究使用由HoneyWell制造的SCC系列压力传感器 公司。 压力传感器将根据变化的压力传输不同的信息。 该消息通过放大（放大微信息表单传感器），过滤（消除噪声）的过程，然后所有模拟消息将通过A / D（模拟/数字）接口发送到微控制器。 图3显示了血压计硬件架构的框图。

bull;脉搏计[5，10，11，12]：脉搏计包括LDO，压力传感器，滤波器，放大器电路和附件。该电路正在使用HonyWell公司的SCC系列，但它是一种不同的敏感压力传感器。将传感器垫放在手的脉冲上，压力传感器将通过放大，补充，比较（转换为数字信号）将正常脉冲波形转换为更大的电压输出，然后将其输入到微控制器。图4显示了脉搏计的框图。

bull;蓝牙收发器[10，13]：该项目使用CSR制造的BC3作为蓝牙收发器。微控制器通过UART（通用异步接收器/发送器）接口与蓝牙通信，并通过软件控制所有过程。

bull;报警电路：本部分的主要目的是向用户发送通知以进行血压测量。微控制器每小时激活报警电路

或者远程医疗服务器指示测量血压时，用户可以及时测量血压。

B.客户端手机硬件架构

图5详细介绍了客户端手机硬件架构的框图。 客户端手机包括蓝牙和GSM / GPRS两个主要部分。

bull;蓝牙收发器[10，13，14]：硬件框架类似于手持式血压计和脉搏计的蓝牙收发器。它通过UART接口与GSM / GPRS模块进行通信。

bull;GSM模块[14]：包括基带部分和射频部分。主要部件有基带IC（包括DSP），TFT-LCD，NOR闪存，SRAM，电源管理IC和RF IC。我们使用联发科技制作的MT6219作为GSM / GPRS系统的平台。

IV。软件算法

A.连续脉搏和血液测量和监测程序

脉冲监视程序[10,11,12,15]：微控制器每分钟读取脉搏计，然后通过蓝牙SPP（串行端口配置文件）将结果发送到客户端手机。

血压测量程序[5，10，11，12，15]：微控制器每小时可使报警系统通知用户现在是测量血压的时间。用户需要将手放在正确的位置，以便血压计可以更好的检测。当用户握住适当的位置时，按下触发按钮，然后微控制器控制脉搏计的LDO，停止动作并开始测量血压。之后，微控制器通过蓝芽SPP向蜂窝电话机传输血压，激活脉搏计。如果用户不做血压测量，微控制器会重新启动脉搏计

1348

一会儿。连续脉搏和血液测量和监测程序的软件算法如图6和图7所示。

B.客户端手机数据处理程序

当手机蓝牙从手持式血压计和脉搏计蓝牙接收数据时，首先分析血压或脉搏的数据，并分别存储（（包括测量时间），然后建立GPRS连接，连接成功后，移动扫描存储 血压和脉搏数据，如果数据尚未发送，则发送到远程医疗服务器，移动数据处理程序的软件算法如图8所示[9,15,16,17]。

C.Remote医疗服务器声称测量血压

如果医生认为有必要立即获得患者目前的血压，他/她可以通过远程医疗服务器上的GSM模块拨打客户端手机。当客户端手机接收来电表单服务器端时，蓝牙SPP发送测量血压到手腕式血压计和脉搏计的命令。手持式血压计和脉搏计接收远程医疗服务器的命令时，可以激活血压测量和传输程序（图6,7,8）。远程医疗网关的血压测量软件算法如图9所示[9， 15,16,17]。

CONCULSION

如果移动连接太靠近心脏，则设置人造起搏器的患者是致命的危险。

1349

人造起搏器将考虑手机的电磁波是心脏信号，然后对患者心室的肌纤维进行错误的刺激。然而，连续脉搏和血压观察对于患有高血压冠状动脉心脏病或心力衰竭的心律失常患者是非常重要的。基于此，遵循蓝牙功率II级射频测试规范[4]，我们设计了便携式蓝牙媒体。我们预计这种系统将有利于高血压冠状动脉心脏病或心力衰竭的心律失常患者，并且不会对他们的日常生活造成任何不便。

参考

[1] http://www.americanheart.org/presenter.jhtml?identifier=24

[2]限制人体暴露于静态和时变EM场和辐射。 NRPB的文件4（5）：1993年1-69。

[3]蓝牙，蓝牙系统核心规范，版本2.0,2004

[4]蓝牙，射频测试套件结构（TSS）和测试目的（TP）规范1.2，修订1.2.3，2004-08-24。

[5] Nissila，S。 Sorvisto，M。 Sorvoja，H。 Vieri-Gashi，E。 Myllyla，R.，“基于电子触诊方法的非侵入性血压测量”，医学与生物学协会工程，1998年。第20届IEEE国际会议论文集，第4卷，10月29日至11月1日。 1998页：1723 - 1726 vol.4。

[6] Yi-Bing Lin，Imrich Chlamtac，“无线和移动网络架构”，Wiley Computer Publishing，1版（2000年10月2日）。

[7] Michel Mouly，Marie-Bernadette Pautet，“GSM系统移动通信”，电信出版（1992年6月）。

[8]王清生;李荣荣朱耀同“GSM移动远程医疗应用与技术”，生物信息学与生物医学工程，2007。ICBBE 2007. 2007年7月6-8日第一届国际会议页数：1125 - 1128

[9]联发科“AT命令集”，修订版：0.03，1994年9月1日

[10] National Semiconductor“SC14440 / 431/432，SC14435，SC14436 / 437/438”。 PP / FP DECT和WDCT的基带处理器“，V1.1，2005年6月16日

[11] Champion“CM2838，300mA Low Esr CMOS LDO With Enable”，Rev 1.1,2004 / 0501。

[12] HoneyWell，“SSC Series Pressure Sensors 0 - 5 psi Through 0 - 300 psi”，2002。

[13] CSR，“BlueCore3-ROM CSP产品数据手册”，2006年11月。

[14]联发科“MT6219 GSM / GPRS基带处理器数据表”，修订版1.00，2004年2月02日。

[15]蓝牙SIG，“蓝牙系统配置文件规范，第K部分：5串口配置文件”，1.1版，2001年。

[16]联发科“客户设备驱动程序文档”，修订版：0.1，2003年11月3日。

PixTel“使用PixTel MMI平台编写应用程序”，版本：1.3，
