秸秆用量对刨花板的影响外文翻译资料

英语原文共 3 页，剩余内容已隐藏，支付完成后下载完整资料

秸秆用量对刨花板的影响

唐赵发、刘阳龙、杨庚、刘惠娜、刘明丽

吉林北华大学，木材材料科学与工程重点实验室

张蕴儒 翻译

摘要：农作物秸秆，作为基于木质复合材料的原料之一，有助于木材资源的紧缺的问题。然而，由于秸秆材料表面上的蜡层，对生产秸秆为主要复合材料的脲醛树脂造成影响。该板的粘结强度达不到国家标准。在本研究中，秸秆的主板是由通过粉碎机进行处理后的秸秆屑粘合而成。在研磨过程中，所述蜡层被机械力破坏。自由基含量通过这样的过程增加了不少。这种秸秆板材可以被用于基于传统的木材的刨花板。新发展的秸秆板材具有良好的物理和化学性质。当秸秆的量小于30％，秸秆板的性能达到国家标准GB / T 4879.2-2003;当秸秆的量小于20％，它符合国家标准GB / T 4797.3-2003。

关键词：秸秆、秸秆含量、刨花板、性能

1、引言

极度短缺的森林资源限制了中国的木材工业。与此同时，植树造林也很难在短时间内满足市场需求。同时依靠进口木材发展木材工业，由于生态保护意识的加强变得越来越困难^[1]。为了实现目标，越来越多的研究者致力于秸秆板材的研究^[2-3]。目前，秸秆板材广泛被用作化肥，柴火和饲料。由于秸秆作物的大量生产，大多数的秸秆没有被很好的应用。为了处理秸秆，大部分被燃烧，这是极大的浪费，也造成了空气污染^[4-5]。

随着时间的推移，人们的生活水平越来越高，国家的基本建设不断壮大。因此需要更多的木材。然而，由于传统木材的短缺，像秸秆之类的新型材料是很好的选择^[6]。由于秸秆材料有很多的优势吸引了很多研究者。首先，足够的原材料能确保秸秆板材的生产。其次，秸秆板材是环保的。第三，这种板材也帮助解决了木材短缺的问题。稻草材料的表面上的蜡层干扰UF树脂并且使得秸秆人造板的粘结性能减弱。目前广泛使用异氰酸酯胶粘剂具有良好的粘接性能，当它被应用于秸秆人造板的发展。然而，即使有秸秆几个不错的性能基于基板施加与异氰酸酯粘合剂，高成本通过这种类型的粘接剂所带来限制使用秸秆人造板。本文中，秸秆原料在经加工后才进行生产。该秸秆材料的芯片可以替代传统的木材芯片生产刨花板。实验证明这种秸秆板材非常适合用于室内装饰。

1. 材料和方法

2.1材料

脲醛树脂，固含量62％，白河刨花板;氯化铵，白河刨花板;秸秆，百合县;木屑，白河刨花板;微晶蜡乳液，浓度30％，pH值为7〜8，白河刨花板。

2.2检测方法

这项研究中，秸秆人造板制造在当前的正常程序。实验试验根据正交试验设计方法安排。
秸秆的物理机械性能的基础是根据标准GB/ T4879-2003进行测试。板上层的细屑依然是木屑，中间的是由秸秆屑组成的，它分别包含10%，20%，30%，40%，50%的微蜡乳液加入该芯片需要占1%的干重。热压参数：温度160℃;单位压力：为3MPa;时间：15分钟;最终密度：710千克/立方米; 最终厚度：15毫米;表面层的厚度比和芯层为40:60;芯片的水分含量，芯
层，2〜4％，表面层，4〜6％。

3、实验步骤

3.1细屑的制备

木片在该实验中通过白鹤提供刨花板。秸秆屑生产步骤如下：首先，平衡秸秆的水分含量材料用空气干燥。其次，切稻草进去稻草在为40mm长度部分。第三，把40毫米长草区进入HK-10B磨床。然后，得到秸秆屑从为0.5mmtimes;0.5 mm筛过。

3.2胶粘剂应用

在UF粘合剂施加固化剂的量是一样的，以氯化铵的量制造传统的木质刨花板的时候，
粘合剂被用于表面层。该涂布量固化剂铵氯化物为0.3％;UF粘合剂的涂敷量为量的12％
绝对干燥的木片，当它被用于表面层。

在UF粘合剂施加固化剂的量UF粘合剂的重量的为1.0％时，粘合剂用于芯层。这是因为碱缓冲秸秆材料的能力比普通木强材料。高碱缓冲能力需要更多的固化剂，以确保对UF粘合剂可被固化彻底。粘合剂涂布量也是提高至9％，因为秸秆的比表面积材料大于普通木质材料需要更多的粘接剂，以确保接合强度。

3、3热压

制备每组树样品生产参数。热压。热压参数：温度160℃;第一热压单位压力部分：为3MPa;第一热压节时间：8分钟;第二个热压榨部的单位压力：2MPa的; 时间第二热压部分：5分钟;的单位压力第三热压部分：为0.8MPa;第三热压时：2分钟。

1. 结果及分析

4.1结果

秸秆的物理和机械性能的基础根据国家标准GB/ T17657主板进行了测试

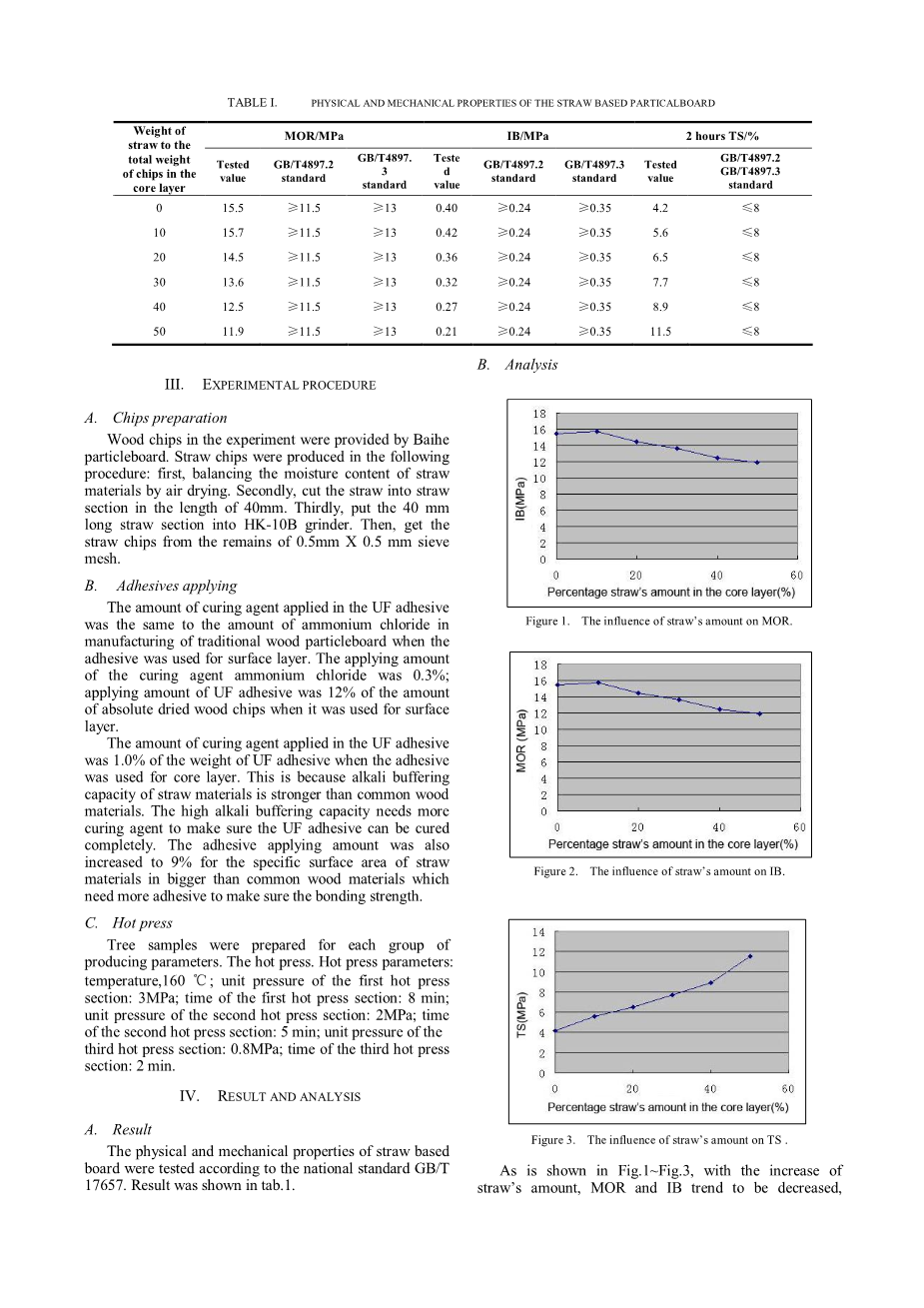

结果见表一

4.2分析

如图1所示〜图3，随着增加秸秆的量，MOR和IB成下降趋势。而，TS趋势增加。的物理和基于麦秸刨花板力学性能的同于木材的性质基于刨花板时秸秆的量占用的总芯片为10％生产刨花板。这是因为施加从绝对干燥的8％的粘合剂增大量木片在制造木基刨花板到
9％，生产秸秆为主刨花板。施加粘合剂量的增加补偿强度损失带来的秸秆材料。

用稻草物料的量的增加，该物理和机械性能逐渐减小。这是因为，稻草的表面上的蜡层材料仍然存在，尽管表面上是较为活跃由研磨机。在表面蜡层秸秆材料抵抗结合与UF粘合剂。因此，越来越多的秸秆材料引线量基于麦秸刨花板的降低强度尤其是IB和TS。堆积密度稻草物料的低，并且稻草材料容易返回原来的厚度即使经过热压。这是另一个原因减少秸秆刨花板的基础实力。秸秆刨花板为主的铁道部保持在稳定。这是因为，刨花板MOR是由刨花板，其中的表面层决定有没有秸秆材料。

1. 结论

稻草材料中的核心层的量刨花板在它的身体和巨大的影响力机械性能。当吸管的量
材料占百分之40％的芯片重量核心层，MOR和IB满足国家标准GB/ T4897.2的规定。当秸秆材料的数量占30％芯片重量芯层，该MOR的百分和刨花板的TS达到要求国家标准GB/ T4897.2。该TS还符合国家标准GB/ T4897.3。

当稻草物料的量占用的20％的芯片重量芯层，MOR刨花板满足的要求GB/ T4897.3。在表面上的蜡层稻草物料具有在UF的接合强度的负面影响胶粘剂。为了补偿这种缺点，施加脲醛胶粘剂的增加量1％UF粘合剂的重量的〜2％。高碱缓冲能力需要更多的
固化剂和更长的热压时间，以确保刨花板的强度

致谢

该研究项目受到了，吉林省的重点科学和技术项目“调查功能木基复合材料”（20100261），以及吉林省的重点教育项目“关于项目脱硫石膏纤维板的研究”（2011136）的大力支持。

参考文献

[1] State Forestry Bureau, “Report of the 6th forest resourcesinvestigation,” Wood Industry, vol.19, pp.49, 2005.

[2] Manzhen Xiong, Fuchang Bao, Yuanzhao hou, “The Relationshipbetween the Wood Industry and SustainableForestry Developmentn China,” Wood Industry,vol. 19, pp. 11-15, 2005.

[3] Dingguo Zhou,Yang Zhang, “The Development of Straw-basedComposites Industry in China”, Wood Industry, vol. 21, pp.5-8,2007.

[4] Wenji Yu, Tianyou Wang, “Present Development Situation andProblems of Nonwood Based Panels in China,” China Wood-based Panel, vol .12, pp.12-14, 2005.

[5] Dingguo Zhou,Changtong Mei, “Development of AgriculturalStraw Material Industry in the 21st Century”, Journal of NanjingForestry university(Natural Science Version), vol. 24, pp1-4, 2000.

[6] Hexin Gao, “Exploration to the Crop Straw Man-made BoardTechnology and Industrialization Problem”, Green China, vol. 6,pp.59-60, 2005.

剩余内容已隐藏，支付完成后下载完整资料

资料编号：[32099]，资料为PDF文档或Word文档，PDF文档可免费转换为Word
