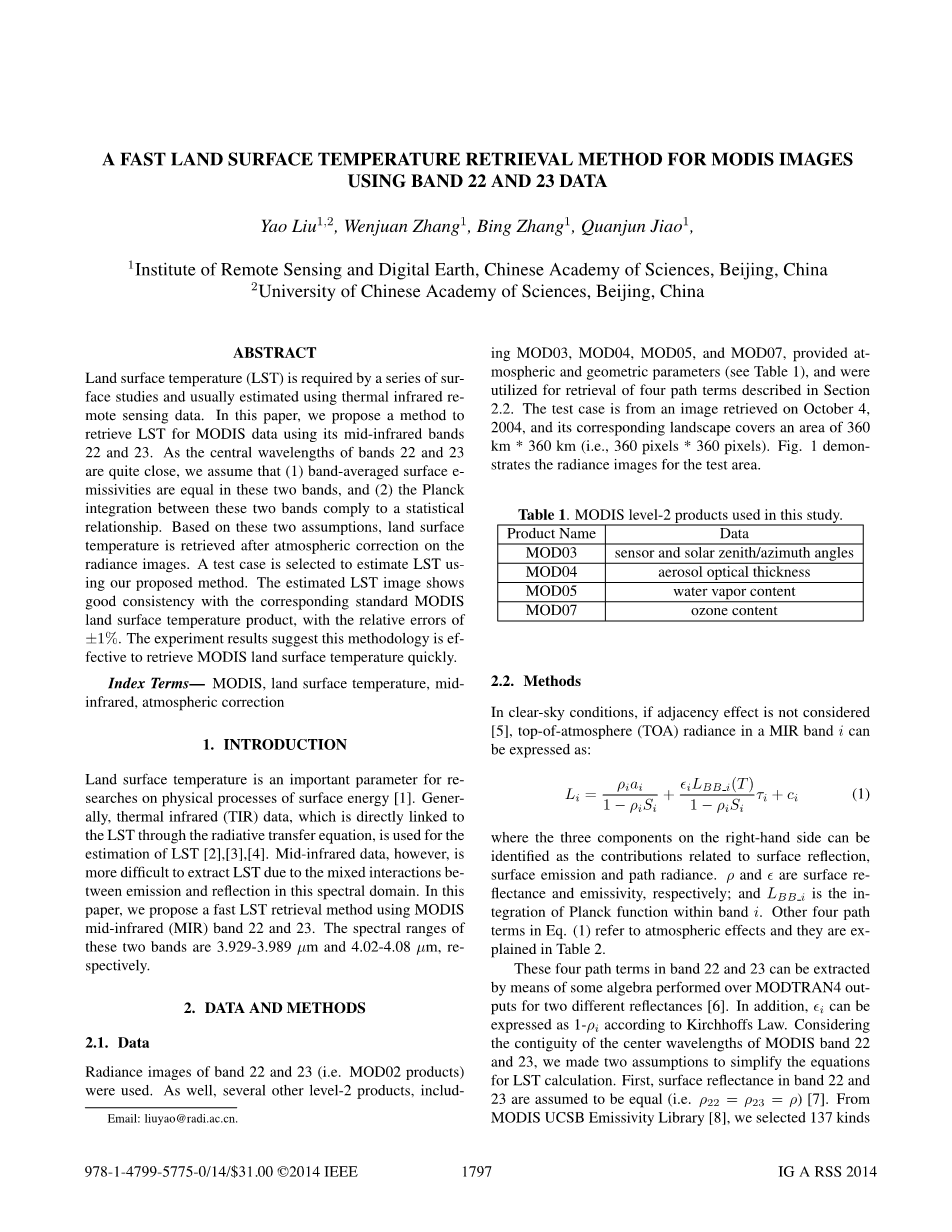

基于MODIS数据22和23波段的地表温度快速反演方法
摘要
地表温度(LST)是一系列地表研究所必需的,通常使用热红外遥感数据进行反演。本文中,我们提出了一种方法:使用中红外22和23波段反演MODIS数据的地温。由于22和23波段的中心波长非常接近,我们假设:①这两个波段的带平均表面e误差相等,②在两个波段之间的整合普朗克积分符合统计关系。基于这两个假设,经过大气校正后,地表温度恢复原始值。选择我们提出的地温反演方法进行测试,反演地温图像的显示与相应标准的MODIS数据具有良好的一致性。地表温度积的相对误差plusmn;1%。 研究结果表明,该方法可以快速反演MODIS地表温度。
1. 引言
地表温度是研究地表能量物理过程的一个重要参数[1]。一般来说,热红外遥感是通过辐射传输方程得到的地表温度[2-4]。然而,由于中红外数据在该光谱域中发射和反射之间的作用相互混合,使得难以获取地表温度。研究中,我们提出了一种使用MODIS数据22和23波段地表温度快速反演方法。这两个波段分别为3.929-3.989mu;m和4.02-4.08mu;m。
2. 数据和方法
2.1 数据
研究选择MODIS数据的22和23波段,以及其它几个二级产品,包括:MOD03、MOD04、 MOD05和MOD07。大气和几何参数如表1所示。
测试例子来源于10月4日反演的图像,其观测面积为360KM2* 360KM2(即360像素* 360像素)。
表1 本研究使用的MODIS二级产品
产品名称 |
数据 |
MOD03 |
传感器和太阳天顶/方位角 |
MOD04 |
气溶胶光学厚度 |
MOD05 |
水蒸气含量 |
MOD07 |
臭氧含量 |
2.2 方法
在晴空条件下,若不考虑像元邻近效应[5], MIR波段中的大气辐射表达为:
右边的三个分量与地表反射有关:地表辐射和路径辐射。rho;和isin;分别为反射率和发射率LBBi是普朗克函数的整合,其它四项为公式中的术语。如表2所示:
提取出22和23波段的这四项,可以通过对两种不同反射率[6]在MODTRAN4进行运算。此外,根据基尔霍夫定律:isin;可以用1-rho;i表示。我们做了两个假设来简化方程进行地温计算。首先,认为地表反射率在22和23波段相等[7]。从MODIS发射率库中[8],选择137种常见地表材料。
图1 测试区域(a)波段22和(b)波段23的TOA辐射图像。辐射单位为w/m2/m/sr
表2 四种路径术语及其解释。
路径术语 |
解释 |
Si |
球形反照率,因为光子从地面向上反射 |
ai |
太阳辐射和热辐射,由表面反射引起 |
Ti |
上升流传输 |
ci |
太阳辐射和热辐射,大气散射 |
常见的表面材料,包括土壤、植被、水和人造。计算得到22和23波段的平均发射率,如图2所示。从图2中可以看出,对于这些常见的材料,22波段的平均发射率和23波段非常相似。考虑到发射率和反射率之间是统一的,结果表明第一个假设是合理的。普朗克积分在22波段和23波段之间符合由式(2)描述的经验关系:
建立相关分析:LBB 23和LBB 22在的地表温度范围在200K至400K(图3)。 在图3中,终止系数(R2)是0.9999,表明LBB 23和LBB 22之间有显着的线性相关性:
图2 137种表面的带平均发射率材料在22和23波段
rho;的计算:
式(4)中,G22、G23、R22、R23表示:
然后可以使用查找表检索地表温度,在LST和LBB 22之间建立联系。
图3 LBB23与LBB22的散点图。显示了变换方程和测定系数这里。 还绘制了最佳拟合线
图4(a)测试区域来自MOD11 LST产品的地表温度,(b)运用所提出的方法进行反演
3.结果和讨论
3.1 结果
研究按照以下步骤进行:首先,大气和几何参数从MOD03、MOD04、MOD05和MOD07产品中每个像素提取;然后,将其作为参数输入MODTRAN4计算;最后,根据预先计算的LUT,获得LST图像。
用这些术语和TOA辐射图像在22波段和23波段,使用lbb22图像生成(3)和图(4)。最后,根据预先计算的LUT获得了LST图像。MOD04和MOD07的空间分辨率分别为10km和5km;自气溶胶和臭氧对其影响不明显,利用22和23波段的大气特性MOD04和MOD07上的最近邻域插值产品以获取相应的1km数据。
为了验证我们的地温反演方法,将结果与MODIS地温产品进行了比较。由图3可知:从我们的方法反演到的LST图像与MOD11 LST产品非常相似。相对误差如图4所示。测试图像中绝大多数像素与MOD11 LST产品的误差在1%以内。此外,测试图像的总体相对误差为0.44%,表明该方法具有良好的应用前景,与MODIS的LST产品一致。
3.2 讨论
陆地表面温度通常是通过热红外图像来获取的。本文提出了一种快速的地温反演方法,利用中红外数据对MODIS图像进行处理。这方法使用两个假设并反演LST图像。实验结果与MODIS LST值吻合较好结果表明,该方法适用于MODIS数据。
图5所示。利用该方法获取的LST图像的相对误差。
4. 参考文献
[1] Z.-L. Li, B.-H. Tang, H. Wu, H. Ren, G. Yan, Z. Wan, I. F.Trigo, and J. A. Sobrino, “Satellite-derived land surface temperature: Current status and perspectives,” Remote Sens. Environ., vol. 131, pp. 14 – 37, Apr. 2013.
[2] Z. Wan and J. Dozier, “A generalized split-window algorithm for retrieving land-surface temperature from space,” IEEE Trans.Geosci. Remote Sens., vol. 34, no. 4,pp. 892–905, 1996.
[3] Z. Wan and Z.-L. Li, “A physics-based algorithm for retrieving land-surface emissivity and temperature from eos/modis data,” IEEE Trans.Geosci. Remote Sens., vol.35, no. 4, pp. 980–996, Jul. 1997.
[4] J. A. Sobrino, J. C. Jimenez-Mu acute; noz, and L. Paolini, “Land surface temperature retrieval from landsat tm 5,”Remote Sens. Environ., vol. 90, no. 4, pp. 434–440, 2004.
[5] W. Verhoef and H. Bach, “Simulation of sentinel-3 images by four-stream surface atmosphere radiative transfer modeling in the optical and thermal domains,” Remote Sens. Environ., vol. 120, pp. 197–207, May 2012.
[6] S. A. Cota and L. S. Kalman, “Predicting top-ofatmosphere radiance for arbitrary viewing geometries
